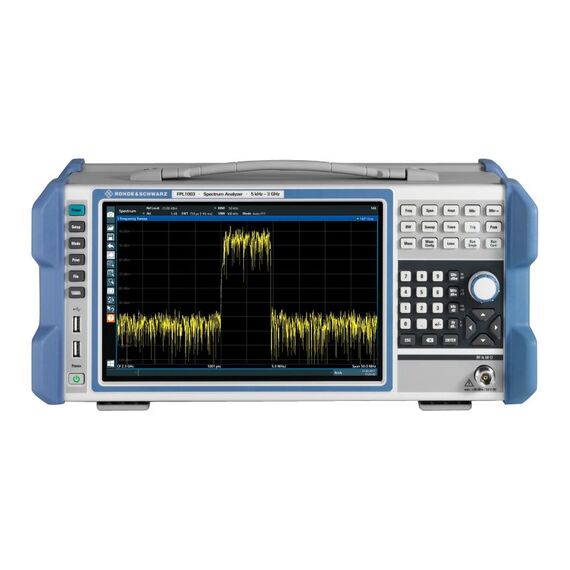

Анализатор спектра ROHDE SCHWARZ FPL1003-P1
FPL1003-P1
Анализатор спектра ROHDE SCHWARZ FPL1003-P1 бренда ROHDE SCHWARZ, артикул FPL1003-P1, является анализатором спектра. Прибор используется для контроля и анализа спектральных параметров сигналов в лабораторной и прикладной работе.
Основные параметры:
- Тип: Сигнальный и спектральный анализатор.
- Диапазон частот: от 5 кГц до 3 ГГц.
- Полоса анализа: от 1 Гц до 40 МГц (опционально, с опцией R&S®FPL1-B40).
- Уровень собственных шумов (DANL): от –163 дБм/Гц (в базовой комплектации). С включенным предусилителем (опция) — –166 дБм.
- Фазовый шум (SSB): –108 дБн (на 1 Гц) при отстройке 10 кГц на несущей 1 ГГц.
Ключевые особенности:
- Измерения: поддержка широкого спектра измерений (канальная мощность, ACLR, гармоники, параметры шумов) и анализ аналоговых/цифровых модулированных сигналов (AM/FM, ASK/FSK и др.).
- Дисплей: 10.1‑дюймовый сенсорный TFT-экран с разрешением 1280×800 пикселей.
- Габариты и вес: 235×408×186 мм, 6 кг; отличается компактностью и малым весом для своего класса.
- Интерфейсы: USB 2.0, LAN, опционально GPIB (R&S®FPL1-B5).
- Управление: Интуитивно понятный сенсорный интерфейс с жестами (как на смартфоне) для масштабирования и настройки.
Опции:
- Внутренний генератор: Доступен как опция (R&S®FPL1-B9) для стимул-реактивных измерений до 7.5 ГГц.
- Анализ в реальном времени: Встроен до 40 МГц (опция R&S®FPL1-K160RE).
- Предусилитель (FPL1-B22) и 1‑dB шаг аттенюатора (FPL1-B25).
- Декодирование протоколов: Поддержка I²C, SPI, UART, CAN, LIN и других (опции R&S®FPL1-K7 и др.).
Расшифровка суффикса -P1: Это не техническая опция, а обозначение комплектации (пакета) от Rohde & Schwarz. -P1 указывает на базовый стандартный набор, включающий:
- Сам анализатор R&S®FPL1003 (с частотным диапазоном 5 кГц – 3 ГГц).
- Набор стандартных аксессуаров: как правило, это силовой кабель, USB-кабель, руководство по быстрому старту и калибровочные инструменты.
