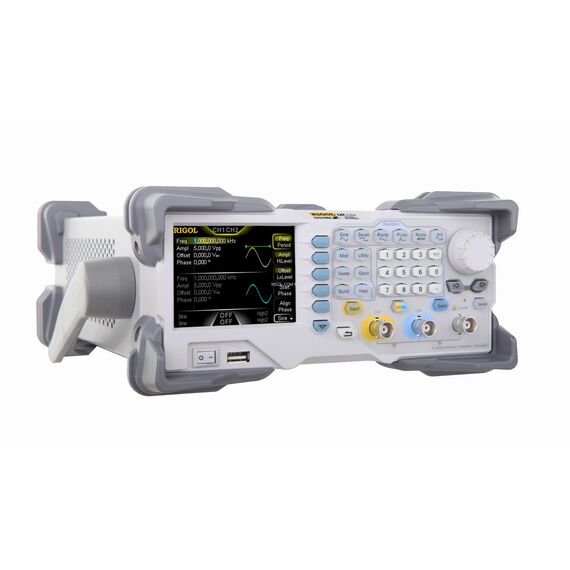

Генератор сигналов RIGOL DG1062Z
DG1062Z
Генератор сигналов RIGOL DG1062Z бренда RIGOL, артикул DG1062Z, является генератором сигналов. Прибор предназначен для формирования тестовых сигналов в задачах наладки, проверки и лабораторных измерений.
Основные параметры:
- Количество каналов: 2 (полностью независимых, с регулировкой фазы).
- Максимальная частота (синусоидальный сигнал): 60 МГц.
- Частота дискретизации: 200 Мвыб/с.
- Вертикальное разрешение (ЦАП): 14 бит.
- Память произвольной формы: 8 Мточек на канал (стандарт), возможно расширение до 16 Мточек (опция).
- Типы сигналов: 5 основных (синус, меандр, пила, импульс, шум), а также 160 предустановленных сигналов произвольной формы (ЭКГ, Гаусса и др.).
Качество и стабильность сигнала:
- Технология SiFi (Signal Fidelity): поточечное формирование сигнала, обеспечивающее высокую чистоту спектра и низкий джиттер.
- Джиттер: 200 пс (RMS).
- Фазовый шум (SSB): -125 дБн/Гц (типовое).
- Стабильность опорной частоты: ±1 ppm.
Возможности модуляции и функции:
- Типы модуляции: Полный спектр: AM, FM, PM, ASK, FSK, PSK, PWM.
- Дополнительные режимы: Генерация гармоник (до 8-й), режимы свипирования (линейный, логарифмический), пакетный режим (N-cycle, бесконечный, стробированный), суммирование сигналов, частотомер.
Управление и интерфейсы:
- Дисплей: 3.5-дюймовый TFT LCD с цветным дисплеем (разрешение 320×240).
- Внешние интерфейсы: USB Host, USB Device, LAN (LXI), поддержка дистанционного управления (SCPI).
- Встроенные возможности: Функция встроенного частотомера (7 digits/s, до 200 МГц).
Питание и физические характеристики:
- Питание: 100–240 В переменного тока.
- Габариты (Ш × Г × В): 261.5 × 318.4 × 112 мм.
- Вес: 3.2 кг.
- Комплектация: Силовой кабель, USB-кабель, BNC-кабель, краткое руководство
