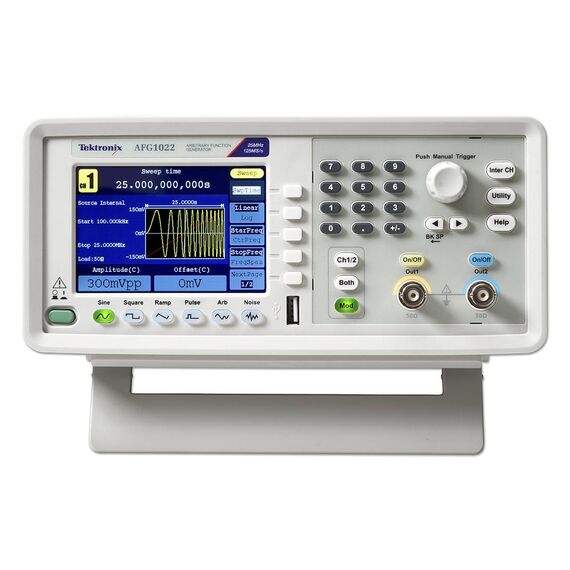

Генератор сигналов Tektronix AFG1022
AFG1022
Генератор сигналов Tektronix AFG1022 бренда Tektronix, артикул AFG1022, является генератором сигналов. Прибор предназначен для формирования тестовых сигналов в задачах наладки, проверки и лабораторных измерений.
Основные параметры:
- Количество каналов:2(полностью независимых с возможностью регулировки фазы).
- Максимальная частота:
- Синусоидальный сигнал:25 МГц
- Меандр / Импульсный:12.5 МГц
- Треугольный / Пилообразный:1 МГц
- Длительность фронта импульса:10 нс
- Частота дискретизации:125 Мвыб/с
- Разрешение по вертикали:14 бит
Выходные параметры и память:
- Размах выходного сигнала: от1 мВп-пдо10 Вп-пна нагрузке 50 Ом
- Встроенные сигналы: 50 часто используемых стандартных и произвольных сигналов
- Память произвольной формы: до8 192 точек (8kpts)на канал
- Энергонезависимая память:64 МБдля хранения пользовательских сигналов
- Разрешение по частоте:1 мкГцво всем диапазоне
Функции и возможности:
- Режимы работы: непрерывный, свипирование, пакетный, модуляция
- Типы модуляции:AM, FM, PM, FSK
- Возможность генерации произвольных сигналовиз форм, захваченных осциллографом Tektronix, или созданных в ПО
- Встроенный частотомер(до200 МГц, разрешение 6 разрядов) для измерения частоты, периода, длительности импульса и коэффициента заполнения
- Программное обеспечение:ArbExpress(бесплатное) для создания и редактирования сигналов
Управление и физические параметры:
- Дисплей: 3.95-дюймовый цветной TFT LCD с разрешением480×320
- Интерфейсы: USB Host и USB Device (для управления и расширения памяти)
- Гарантия:5 лет
- Габариты (Ш × В × Г):295 × 110 × 235 мм
- Вес:3.4 кг
- Питание: от сети переменного тока 100-240 В, потребляемая мощность <28 Вт
