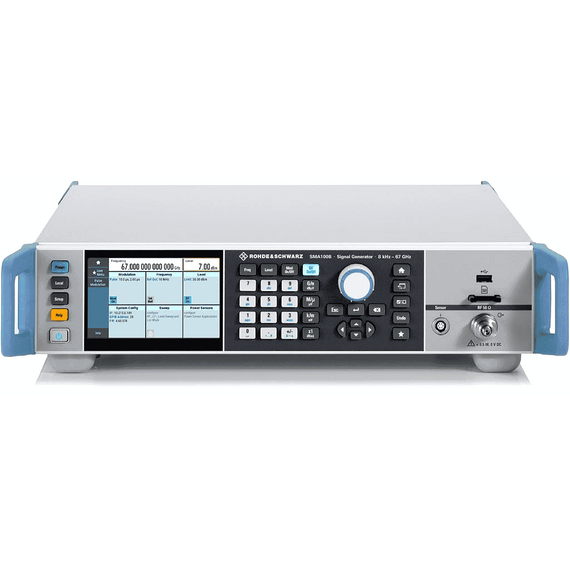

ВЧ-генератор сигналов ROHDE SCHWARZ SMA100B
SMA100B
ВЧ-генератор сигналов ROHDE SCHWARZ SMA100B бренда ROHDE SCHWARZ, артикул SMA100B, является генератором сигналов. Прибор предназначен для формирования тестовых сигналов в задачах наладки, проверки и лабораторных измерений.
Основные параметры:
- Тип: Аналоговый ВЧ/СВЧ генератор сигналов.
- Диапазон частот: Выбирается опционально:
- от 8 кГц до 3 ГГц, 6 ГГц, 12.75 ГГц, 20 ГГц, 31.8 ГГц, 40 ГГц, 50 ГГц или 67 ГГц.
- Режим превышения (Overrange) до 72 ГГц.
- С внешним умножителем R&S®SZM частота может быть расширена до 170 ГГц.
- Модуляция: Все основные типы аналоговой модуляции (AM, FM, PM).
- Импульсный модулятор: Очень высокое качество (время нарастания/спада, отношение включения/выключения до 90 дБ).
Качество сигнала и чистота спектра:
- Однополосный фазовый шум (SSB PN) — мировые показатели:
- На частоте 1 ГГц: –152 дБн/Гц (тип.) при отстройке 20 кГц.
- На частоте 10 ГГц: –132 дБн/Гц (тип.) при отстройке 10 кГц.
- Широкополосный шум: Практически отсутствует, значение –162 дБн (измер.) на 10 ГГц при отстройке 30 МГц.
- Негармонические составляющие: < –110 дБн (на частоте 1 ГГц).
- Высокая и сверхвысокая выходная мощность:
Располагаемая выходная мощность соответствует флагманскому уровню, что часто позволяет отказаться от внешнего усилителя.
- 6 ГГц: до +38 дБм.
- 20 ГГц: до +32 дБм (тип. +28 дБм).
- 40 ГГц: > +30 дБм (между 20 и 36 ГГц).
- 67 ГГц: > +22 дБм (между 40 и 65 ГГц).
- В общем, максимальная выходная мощность превышает +30 дБм в широком диапазоне частот.
Управление и интерфейсы:
- Управление: Современный графический интерфейс с сенсорным экраном, высокое удобство работы, контекстная помощь.
- Высокая точность уровня:
- Пользовательская коррекция (UCOR): Полная компенсация частотной характеристики внешнего тракта.
- Регулировка мощности с обратной связью (CLPC): Динамическая компенсация внешних потерь и дрейфов совместно с датчиками мощности R&S®NRP
