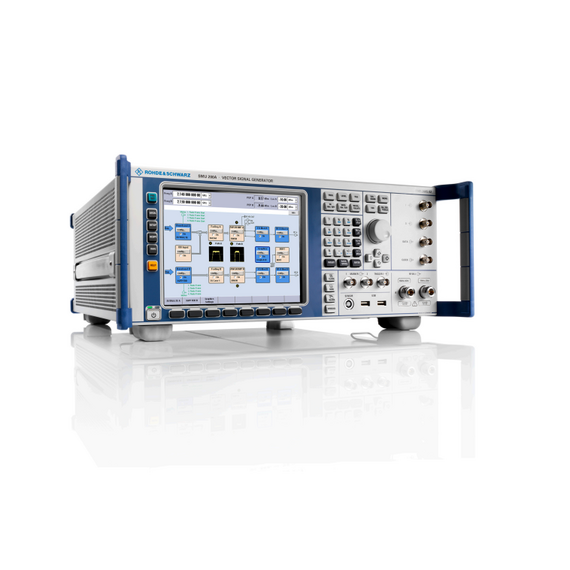

Векторный генератор сигналов ROHDE SCHWARZ SMU 200 A
SMU 200 A
Векторный генератор сигналов ROHDE SCHWARZ SMU 200 A бренда ROHDE SCHWARZ, артикул SMU 200 A, является генератором сигналов. Прибор предназначен для формирования тестовых сигналов в задачах наладки, проверки и лабораторных измерений.
Основные параметры (RF-путь):
- Тип: Векторный генератор сигналов.
- Количество каналов: 1 или 2 полностью независимых RF-канала.
- Диапазон частот (1-й канал): от 100 кГц (со снятой опцией) до 2.2 / 3 / 4 / 6 ГГц.
- Диапазон частот (2-й канал, опционально): до 2.2 ГГц или 3 ГГц.
- Выходная мощность (PEP):
- Стандартно: от -120 дБм до +13 дБм.
- С опцией высокого уровня: до +19 дБм, в режиме перегрузки до +26 дБм.
- Время установки частоты: < 3 мс в обычном режиме, 450 мкс в режиме списка.
Качество сигнала и модуляция:
- Ширина полосы I/Q модулятора: 200 МГц.
- Фазовый шум (SSB):
- Типовое значение: –135 дБн/Гц (отстройка 20 кГц на несущей 1 ГГц).
- С опцией улучшенного фазового шума: –139 дБн/Гц.
- Широкополосный шум: тип. –153 дБн/Гц.
- Превосходный ACLR: тип. +70 дБ для сигнала 3GPP FDD.
Базовые возможности:
- Встроенный генератор: до 2 полных генераторов (Baseband) с возможностью сложения сигналов для тестирования многоканальных систем.
- Память (ARB): опционально 16, 64 или 128 MSample (512 Мбайт) для I и Q.
- Эмуляция канала (Fading): опционально до 40 трасс для симуляции многолучевого распространения.
Форм-фактор и прочее:
- Дисплей: 5.7" или 8.4" цветной TFT-экран (по разным данным), разрешение 800 × 600 (SVGA).
- Управление: интуитивно понятный сенсорный интерфейс и блок-диаграмма сигналов.
- Габариты (Ш × Г × В): 440 × 500 × 177 мм (включая ножки и ручки).
- Вес: около 18 кг.
