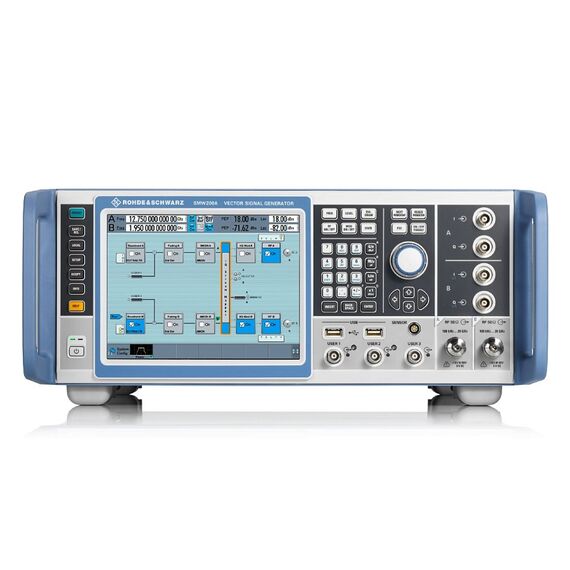

Векторный генератор сигналов ROHDE SCHWARZ SMW200A
SMW200A
Векторный генератор сигналов ROHDE SCHWARZ SMW200A бренда ROHDE SCHWARZ, артикул SMW200A, является генератором сигналов. Прибор предназначен для формирования тестовых сигналов в задачах наладки, проверки и лабораторных измерений.
Основные параметры:
- Тип: Векторный генератор сигналов.
- Диапазон частот:
- В конфигурации с одним трактом: от 100 кГц до 67 ГГц.
- В конфигурации с двумя трактами: от 100 кГц до 44 ГГц.
- Полоса модуляции I/Q: до 2 ГГц (для генерации широкополосных сигналов 5G, WLAN 802.11ac/ad и др.).
- Фазовый шум (SSB): тип. –150 дБн/Гц (отстройка 10 кГц на несущей 1 ГГц).
- Выходная мощность: от –120 дБм до +18 дБм.
- Время перестройки частоты: в режиме списка 450 мкс.
Архитектура и ключевые особенности:
- Два полностью независимых ВЧ-тракта: позволяет генерировать и комбинировать сигналы (например, несущую с помехой) и является основой для тестирования MIMO.
- Встроенный генератор сигналов цифровой обработки (Baseband): до двух модулей Baseband со встроенной памятью до 2 Гслов на канал.
- Встроенный симулятор канала (Fading): до 800 МГц полосы для создания реалистичных моделей распространения радиоволн, поддержка MIMO до 8x8.
- Модульная конструкция: возможность гибкой конфигурации и последующего апгрейда под конкретные задачи.
Управление и интерфейсы:
- Управление: Интуитивно понятный сенсорный экран с диаграммой сигнального тракта, SCPI макро-рекордер для автоматизации.
- Интерфейсы: USB, LAN, GPIB (опционально), цифровой I/Q интерфейс.
Питание и физические характеристики:
- Габариты (Ш × Г × В): 435 × 460 × 192 мм.
- Вес: от 14.5 кг (зависит от конфигурации).
- Рабочая температура: от 0 до +40 °C.
