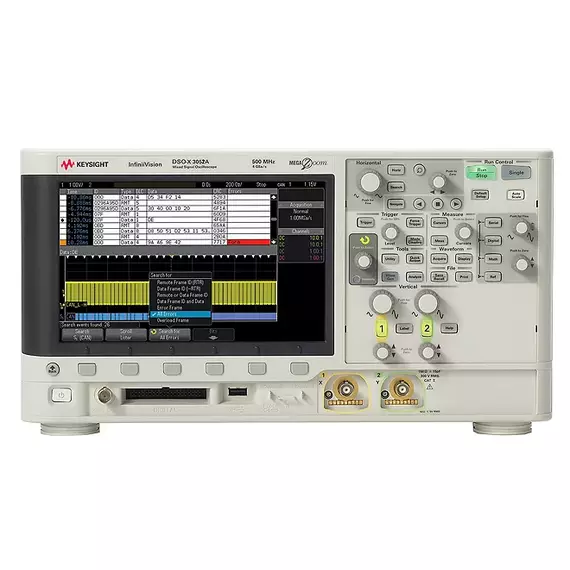

Цифровой осциллограф Keysight DSOX3052A+DSOX3MEMUP
DSOX3052A+DSOX3MEMUP
Keysight DSOX3052A – это настольный цифровой осциллограф из серии InfiniiVision 3000 X-Series. Конфигурация DSOX3052A+DSOX3MEMUP – это стандартный 500 МГц осциллограф с 2 аналоговыми каналами, который дополнен опцией расширения памяти до 4 млн точек (4 Mpts) для захвата более длительных записей сигналов
Основные параметры:
- Тип: 2-канальный цифровой запоминающий осциллограф (DSO).
- Полоса пропускания: 500 МГц.
- Вертикальное разрешение АЦП: 8 бит (в стандартном режиме); опционально 12 бит в режиме высокого разрешения.
- Максимальная частота дискретизации: 4 Гвыб/с в режиме одного канала, 2 Гвыб/с при использовании всех каналов.
Память и технология обработки сигналов:
- Глубина памяти: 4 млн точек (4 Mpts) на канал (достигается установкой опции DSOX3MEMUP; стандартная память — 2 Mpts).
- Скорость обновления: 1,000,000 осциллограмм/сек. Эта высокая скорость, обеспеченная технологией MegaZoom IV, позволяет детально анализировать сложные и редкие события в сигнале.
Ключевые особенности и возможности:
- Анализ протоколов: Поддерживается декодирование последовательных шин: I²C, SPI, UART, RS232, CAN, LIN.
- Технология Smart Probes: Входы осциллографа поддерживают технологию AutoProbe, которая автоматически распознает подключенный щуп и применяет необходимые настройки (коэффициент деления, единицы измерения).
- Расширяемость: Прибор можно в любой момент модернизировать, добавив:
- Интегрированный генератор сигналов 20 МГц;
- Встроенный 3-разрядный цифровой вольтметр (DVM);
- Функции тестирования по маске и сегментированной памяти.
- Для версии MSOX3052A также доступна опция добавления 16 цифровых каналов, превращающая осциллограф в смешанный сигнальный (MSO).
Физические характеристики:
- Дисплей: 8.5-дюймовый цветной WVGA-экран (разрешение 800×480 пикселей), обеспечивающий четкое отображение сигналов и меню управления.
- Габариты и вес: 381 мм × 204 мм × 142 мм, 4.08 кг.
- Калибровка и гарантия: Поставляется с сертификатом калибровки (межповерочный интервал 1 год), гарантия 3 года.
