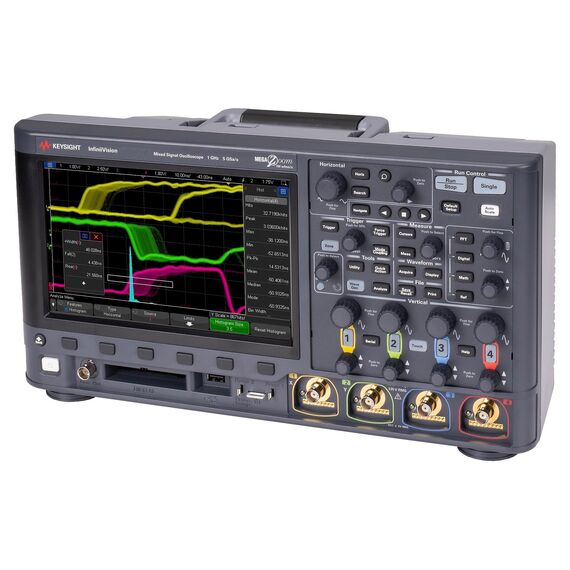

Цифровой осциллограф Keysight MSOX3054G
MSOX3054G
Keysight MSOX3054G относится к профессиональной серии InfiniiVision 3000G X‑Series. Эта смешанная модель (MSO) сочетает четыре аналоговых и 16 цифровых каналов для комплексной отладки сложных embedded‑систем.
Основные параметры:
- Тип: Цифровой запоминающий осциллограф смешанных сигналов (Mixed Signal Oscilloscope).
- Полоса пропускания: 500 МГц.
- Вертикальное разрешение АЦП: 8 бит (12 бит в режиме усреднения).
- Количество каналов: 4 аналоговых + 16 цифровых.
Система сбора данных:
- Максимальная частота дискретизации: 5 Гвыб/с (при работе на половине каналов) / 2,5 Гвыб/с (при работе на всех каналах).
- Глубина памяти: 4 млн точек (4 Mpts).
- Скорость обновления: > 1 000 000 осциллограмм/сек. (обеспечивает высокую вероятность захвата редких и плавающих событий).
Ключевые функции:
- 7 инструментов в 1: Сам прибор включает в себя осциллограф, 16-канальный логический анализатор (MSO), частотный анализатор (БПФ), протокольный анализатор, анализатор АЧХ (построение графиков Боде), встроенный 20 МГц генератор произвольной формы (WaveGen) и цифровой вольтметр (DVM).
- Управление: Сенсорный экран диагональю 8,5 дюймов с поддержкой фирменной технологии зонного касания (Zone Touch Trigger) для мгновенной установки триггера.
- Анализ протоколов: Встроенная поддержка триггеров и декодирования шин I²C, SPI, UART, RS232, CAN, LIN и др. (опционально до 20+ протоколов).
Управление и интерфейсы:
- Интерфейсы: LAN (LXI), USB 2.0 Host/Device, выход VGA для подключения внешнего монитора.
- Программное обеспечение: Бесплатное приложение PathWave BenchVue для управления, автоматизации и автономного анализа
