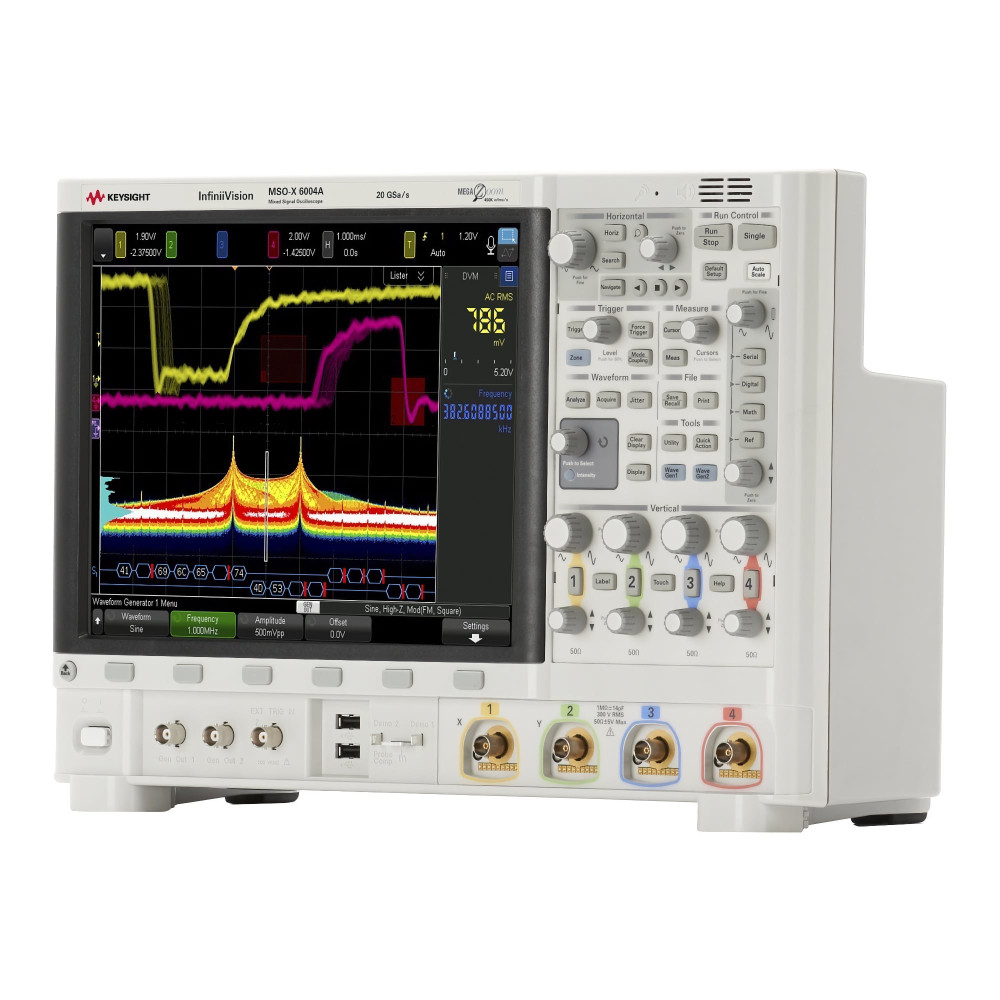

Цифровой осциллограф Keysight MSOX6004A
MSOX6004A
MSOX6004A — это флагманский осциллограф смешанных сигналов (Mixed Signal Oscilloscope, MSO) из серии InfiniiVision 6000 X‑Series, объединяющий 4 аналоговых и 16 цифровых каналов для комплексной отладки сложных электронных систем.
Основные параметры:
- Тип: Цифровой запоминающий осциллограф смешанных сигналов.
- Полоса пропускания: от 1 ГГц до 6 ГГц.
- Количество каналов: 4 аналоговых + 16 цифровых.
- Вертикальное разрешение АЦП: 8 бит (увеличивается до 12 бит в режиме усреднения).
- Максимальная частота дискретизации: 20 Гвыб/с (в режиме половинного количества каналов) / 10 Гвыб/с (на всех каналах).
Система памяти и отображения:
- Скорость обновления: > 450 000 осциллограмм/сек. (обеспечивает высокую вероятность захвата редких событий).
- Глубина памяти: 4 миллиона точек (4 Mpts) на канал.
- Время нарастания: ≤ 350 пс.
- Дисплей: 12.1‑дюймовый ёмкостной мультитач‑экран.
Ключевые особенности и функции (7 инструментов в 1):
- В основе лежит технология "7‑в‑1": Сам прибор включает в себя осциллограф, 16-канальный логический анализатор, протокольный анализатор, анализатор АЧХ (построение графиков Боде), встроенный двухканальный генератор сигналов произвольной формы, цифровой вольтметр и 10-разрядный счетчик.
- Управление: Поддержка технологии InfiniiScan Zone Touch Triggering (триггер по выделенной области на экране) и многоязычного голосового управления.
- Анализ протоколов: Встроенная поддержка триггеров и декодирования шин I²C, SPI, UART, CAN, LIN, USB и др..
- Дополнительные возможности: Функции автоматического поиска по маске, статистическая обработка результатов (гистограммы), а также опциональный анализ джиттера и построение глазковых диаграмм.
Физические характеристики и условия эксплуатации:
- Входы: Аналоговые: 1 МОм // 8 пФ (макс. 300 Вrms) или 50 Ом (± 5 В пик); цифровые: 100 кОм.
- Вертикальная чувствительность: от 1 мВ/дел (1 МОм и 50 Ом).
- Диапазон развёртки: от 100 пс/дел до 50 с/дел.
- Уровень шума (собственный): типовое значение 115 мкВrms при 1 мВ/дел.
- Вес: 6.8 кг.
- Габариты: 425 × 148 × 148 мм.
- Энергопотребление: 200 Вт.
- Межповерочный интервал: 1 год.
Интерфейсы и управление:
- Интерфейсы: USB 2.0, LAN (LXI) в стандарте, опционально GPIB.
- Возможность полного апгрейда: Осциллограф поставляется с возможностью программного расширения функционала (добавление опций)
