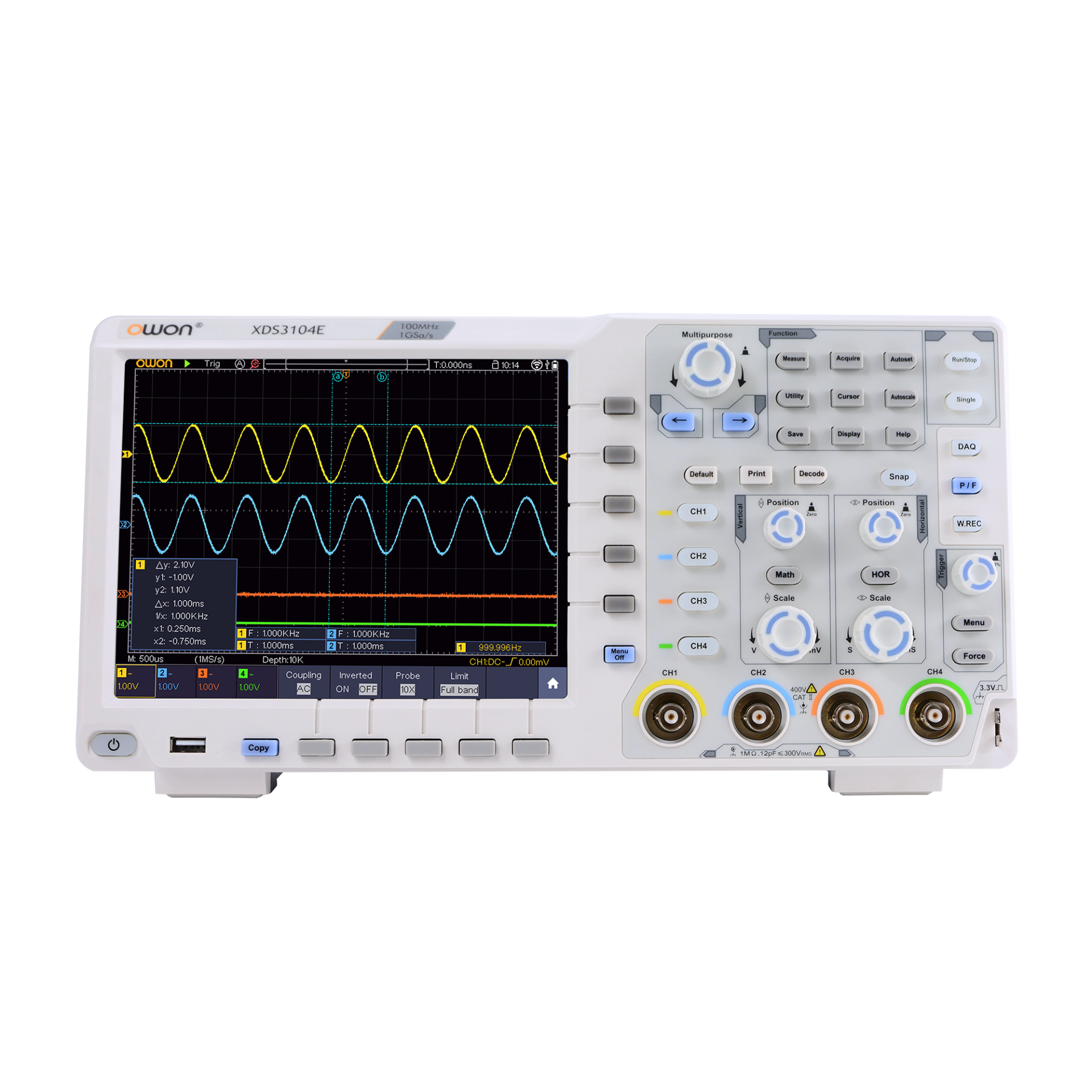

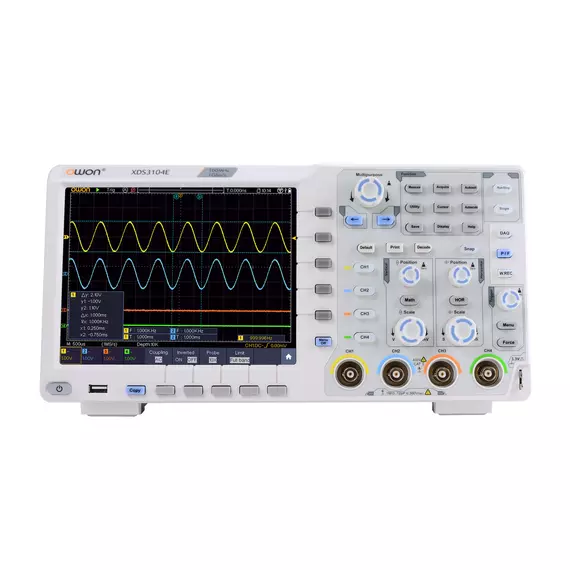

Цифровой осциллограф Owon XDS3104E
XDS3104E
Owon XDS3104E — это 4-канальный цифровой осциллограф серии XDS3000-E, предназначенный для решения широкого круга задач от настройки аудио-видео аппаратуры до профессиональной отладки цифровых схем.
Основные параметры:
- Полоса пропускания: 100 МГц.
- Количество каналов: 4 аналоговых канала.
- Максимальная частота дискретизации: 1 Гвыб/с при использовании одного канала, 500 Мвыб/с — для двух, и 250 Мвыб/с — при работе с четырьмя каналами.
- Глубина памяти: 40 миллионов точек (40 Mpts) для одного канала, 20 Mpts для двух и 10 Mpts для четырех каналов.
- Разрешение АЦП: 8 бит.
- Скорость обновления формы сигнала: до 45 000 форм в секунду.
- Время нарастания: не более 3.5 нс.
Особенности и функции:
- Дисплей: 8-дюймовый цветной TFT-экран с разрешением 800x600 пикселей, поддерживающий мультитач-управление.
- Встроенный частотомер.
- Поддержка декодирования последовательных протоколов: I2C, SPI, RS232/UART, CAN.
- Математические функции: сложение, вычитание, умножение, деление, быстрое преобразование Фурье (FFT).
- Режимы синхронизации: автоматический, нормальный, однократный, по фронту, видео, импульсу, последовательной шине.
Интерфейсы и физические параметры:
- Интерфейсы: USB Host, USB Device, LAN, VGA (опционально), выход Trig Out.
- Питание: от сети 100-240 В (CAT II), также есть возможность работы от опционального аккумулятора 3.7 В / 13200 мАч.
- Габариты: 340×177×90 мм.
- Вес: около 3 кг.
- Комплектация: осциллограф, 4 щупа, кабель питания, USB-кабель, руководство пользователя.
