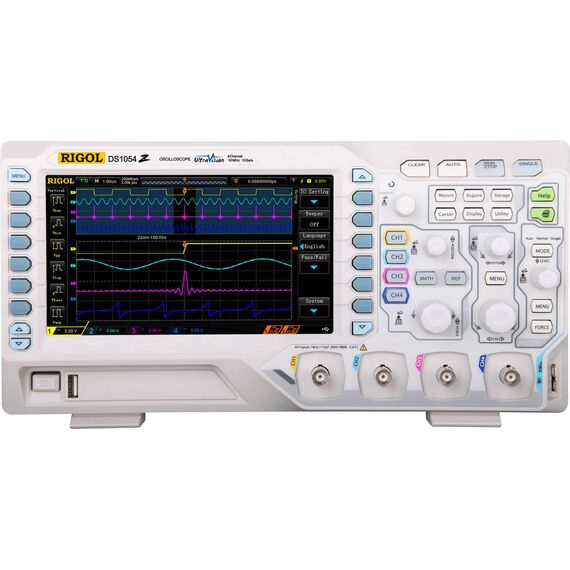

Цифровой осциллограф RIGOL DS1054Z
DS1054Z
RIGOL DS1054Z — это 4-канальный цифровой осциллограф начального уровня. Благодаря доступной цене и широким функциональным возможностям он стал очень популярным выбором для радиолюбителей, студентов и инженеров. Прибор построен на фирменной технологии UltraVision, которая обеспечивает высокую скорость захвата сигнала и качественную визуализацию.
Основные характеристики
- Полоса пропускания: 50 МГц (с возможностью программного апгрейда до 100 МГц)
- Количество каналов: 4 аналоговых канала
- Максимальная частота дискретизации в реальном времени: 1 Гвыб/с при использовании одного канала, 500 Мвыб/с для двух каналов, 250 Мвыб/с при работе с четырьмя каналами
- Глубина памяти: 12 миллионов точек (12 Mpts) для одного канала, с возможностью расширения до 24 Mpts (опция)
- Скорость захвата осциллограмм: до 30 000 форм в секунду
- Вертикальное разрешение АЦП: 8 бит (с возможностью увеличения до 12 бит в режиме высокого разрешения)
Интерфейсы и физические параметры
- Дисплей: 7-дюймовый цветной TFT-экран с разрешением 800×480 пикселей, отображение с 256 градациями яркости
- Интерфейсы: USB Host, USB Device, LAN (LXI), выход AUX
- Габариты: 313 × 161 × 122 мм
- Вес: 3,2 кг
- Питание: от сети 100-240 В переменного тока
- Комплектация: осциллограф, 4 пассивных щупа (150 МГц), кабель питания (EU/UK), USB-кабель, краткое руководство пользователя
Функциональные возможности
- Типы синхронизации: фронт, импульс, глитч, окно, N-ный фронт, видео, чередующийся, по протоколу (опционально)
- Декодирование последовательных протоколов (опционально): I2C, SPI, UART/RS232
- Автоматические измерения: более 30 параметров сигнала со статистической обработкой
- Математические функции: сложение, вычитание, умножение, деление, быстрое преобразование Фурье (FFT)
- Тестирование по маске Pass/Fail
- Режим записи и воспроизведения до 60 000 кадров (опция)
