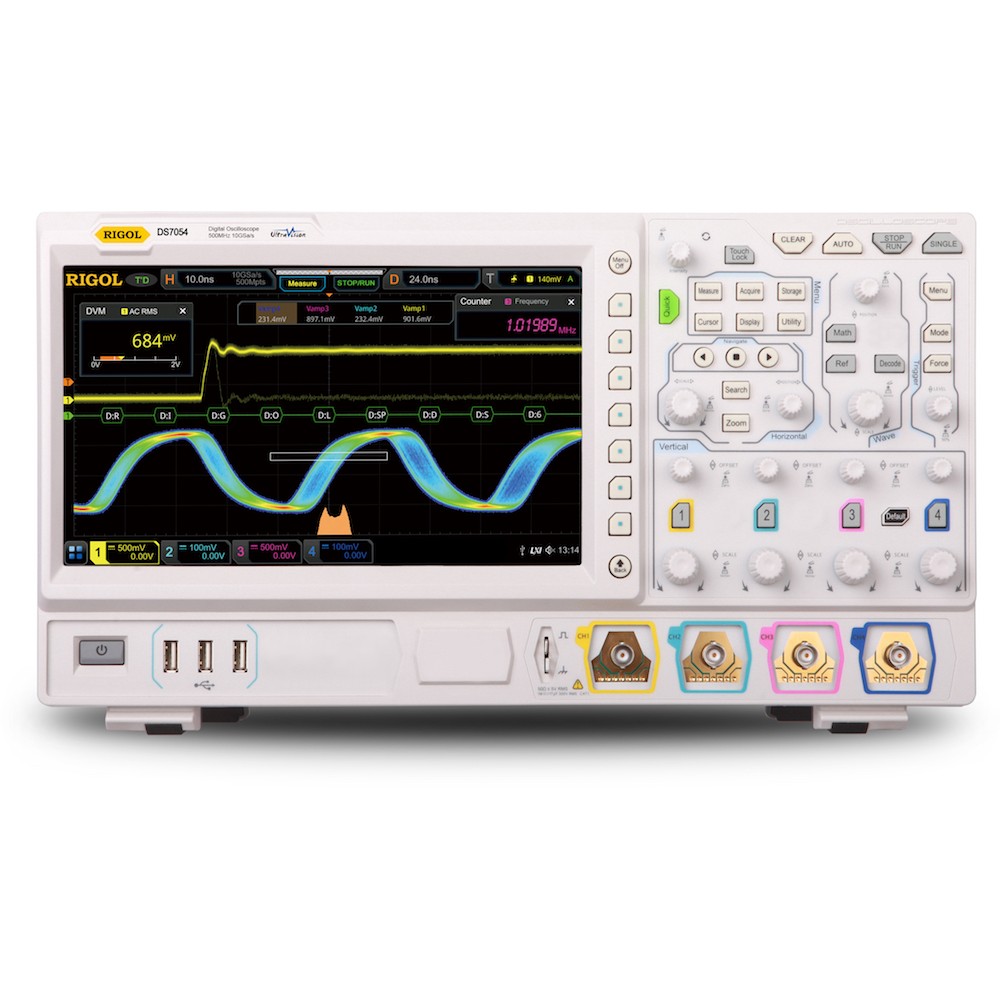

Цифровой осциллограф RIGOL DS7054
DS7054
RIGOL DS7054 — это четырехканальный цифровой осциллограф высокого класса из серии DS7000, разработанный на базе технологической платформы UltraVision II и фирменного процессора «Phoenix». Он сочетает функции нескольких приборов, что делает его мощным инструментом для разработки, тестирования и отладки сложных электронных систем.
Основные характеристики:
- Полоса пропускания: 500 МГц.
- Количество каналов: 4 аналоговых канала (плюс внешний канал запуска).
- Максимальная частота дискретизации в реальном времени: 10 Гвыб/с (5 Гвыб/с при работе двух каналов и 2,5 Гвыб/с — при работе всех четырех каналов).
- Глубина памяти: 100 миллионов точек (100 Mpts) на канал в стандартной комплектации, с возможностью расширения до 500 Mpts (опция).
- Скорость захвата осциллограмм: более 600 000 форм в секунду.
- Вертикальное разрешение АЦП: 8 бит.
- Вертикальная чувствительность: от 1 мВ/дел до 10 В/дел (при входном сопротивлении 1 МОм) и до 1 В/дел (при 50 Ом).
- Входное сопротивление: 1 МОм ± 1% и 50 Ом ± 1%.
- Максимальное входное напряжение: 300 В RMS (CAT I) для входа 1 МОм и 5 В RMS для входа 50 Ом.
Функциональные возможности:
- Принцип «7 инструментов в одном»: осциллограф, 16-канальный логический анализатор (опционально), двухканальный генератор сигналов произвольной формы (опционально), цифровой вольтметр, 6-разрядный частотомер с сумматором и анализатор протоколов.
- Широкий набор режимов синхронизации и декодирование последовательных протоколов: I2C, SPI, UART, CAN, LIN и другие.
- Автоматические измерения: 41 параметр сигнала со статистической обработкой, включая измерения по всей глубине памяти (Full Memory Hardware Measurement).
- Математические функции: сложение, вычитание, умножение, деление, быстрое преобразование Фурье (FFT) высокого разрешения.
- Дополнительные возможности: анализ гистограмм (Waveform Histogram Analysis) в стандартной комплектации, опциональное программное обеспечение для анализа параметров питания (Power Analysis).
Интерфейсы и физические параметры:
- Дисплей: 10,1-дюймовый цветной ёмкостный мультитач-экран с разрешением 1024×600 пикселей и 256 градациями яркости.
- Интерфейсы: USB Host, USB Device, LAN (поддержка LXI), HDMI, TRIG OUT, опционально USB-GPIB.
- Габариты: 410 × 224 × 135 мм.
- Вес: 3,9 кг.
- Питание: от сети 100-240 В переменного тока.
- Комплектация: осциллограф, 4 пассивных щупа RP3500A (500 МГц), кабель питания (EU/UK), USB-кабель, руководство пользователя, защитная крышка передней панели.
