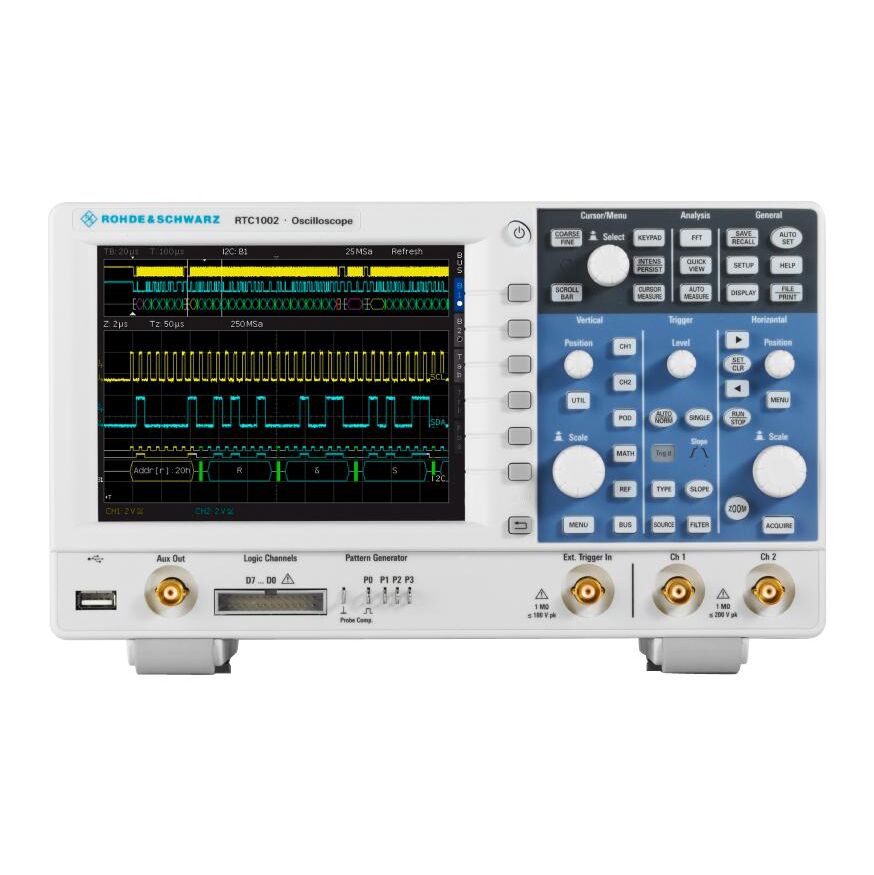

Цифровой осциллограф ROHDE SCHWARZ RTC1002 + RTC-B221
Rohde & Schwarz RTC1002 с опцией RTC-B221 — это мощный и компактный настольный цифровой осциллограф. Он предлагает широкие возможности для измерения, анализа и отладки электронных устройств в образовании, сервисных центрах и R&D-лабораториях.
Этот прибор объединяет в себе несколько инструментов, фактически являясь решением «всё в одном».
Основные характеристики R&S®RTC1002:
- Количество каналов: 2 аналоговых канала.
- Стандартная полоса пропускания: 50 МГц.
- Максимальная частота дискретизации: 2 Гвыб/с (1 Гвыб/с на канал, 2 Гвыб/с в режиме чередования).
- Максимальная глубина памяти: 2 млн точек (2 Mpts) в режиме чередования.
- Вертикальная чувствительность: от 1 мВ/дел до 10 В/дел.
- Время нарастания (стандартное): < 7 нс.
- Входной импеданс: 1 МОм ± 2% с параллельной емкостью 14 пФ ± 2 пФ.
- Диапазон развертки: от 1 нс/дел до 100 с/дел.
- Входное напряжение: макс. 200 В (Vp) с уменьшением до 5 В (RMS) выше 100 кГц.
Опция RTC-B221 (100 МГц Bandwidth Upgrade):
Эта опция представляет собой программное обновление, которое расширяет полосу пропускания прибора с 50 МГц до 100 МГц.[reference:9] Она позволяет анализировать более высокочастотные сигналы и получать следующие параметры:
- Полоса пропускания (–3 дБ): > 100 МГц.
- Время нарастания (расчетное): < 3.5 нс.
Ключевые особенности и функции R&S®RTC1002:
- 6-инструментов-в-1: встроенный логический анализатор (MSO), генератор сигналов произвольной формы (Waveform/Pattern Generator), анализатор протоколов, частотный анализатор (FFT), цифровой вольтметр (DVM) и частотомер, а также тестер компонентов (Component Tester).
- Высокая скорость захвата сигнала: до 10 000 осциллограмм в секунду, что позволяет эффективно обнаруживать редкие и прерывистые события.
- Глубокий анализ: QuickView для мгновенного отображения ключевых параметров, автоматические измерения, маски для Pass/Fail тестирования и математические операции (+, -, *, FFT).
- Декодирование последовательных протоколов: аппаратное декодирование для I²C, SPI, UART, CAN, LIN, что обеспечивает высокую скорость и плавную работу даже при длительном захвате (опционально).
- Компактность и дизайн: безвентиляторная конструкция для тихой работы, 6.5-дюймовый VGA-дисплей с разрешением 640×480 пикселей, эргономичное управление с передней панели.
- Интерфейсы: USB Host, USB Device, LAN, опциональный GPIB и DVI-D для внешнего монитора.
Габариты осциллографа составляют 285 × 175 × 140 мм (Ш × В × Г), а вес — всего 1.7 кг, что делает его очень портативным и удобным для ограниченного рабочего пространства.
Опция RTC-B221 — это идеальный способ адаптировать базовый осциллограф RTC1002 под конкретные задачи, требующие анализа сигналов на частотах до 100 МГц.
