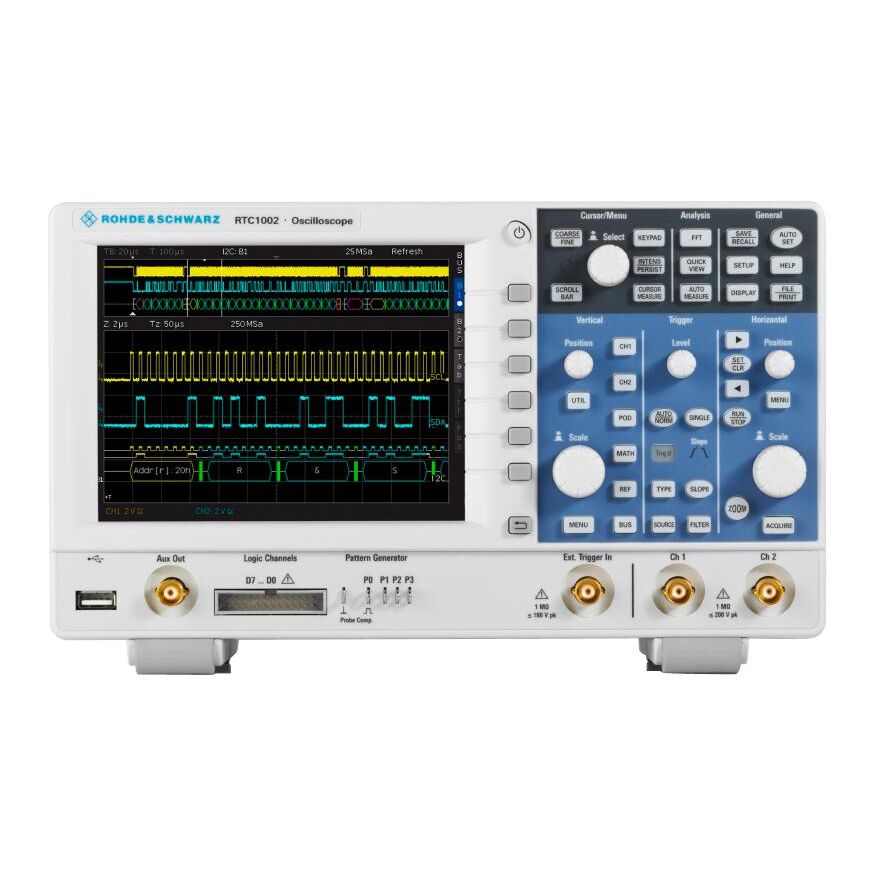

Цифровой осциллограф ROHDE SCHWARZ RTC1002 + RTC-B222
Rohde & Schwarz RTC1002 с опцией RTC-B222 — это мощный компактный осциллограф, который становится отличным инструментом для решения разнообразных задач — от диагностики неисправностей в сервисных центрах до разработки сложных встраиваемых систем и образовательных целей. Опция RTC-B222 представляет собой программное расширение (лицензионный ключ), которое позволяет поднять полосу пропускания устройства с базовых 50 МГц до 200 МГц, что делает его пригодным для анализа более высокочастотных сигналов. После активации опции этот двухканальный прибор, помимо увеличенной полосы пропускания, получает следующие ключевые характеристики.
Основные параметры после установки опции RTC-B222:
- Полоса пропускания: 200 МГц.
- Количество каналов: 2 аналоговых канала.
- Максимальная частота дискретизации в реальном времени: 2 Гвыб/с (в режиме чередования).
- Глубина памяти: 2 миллиона точек (2 Mpts) на канал (в режиме чередования).
- Скорость захвата осциллограмм: до 10 000 форм в секунду.
- Расчетное время нарастания: 1.75 нс.
- Вертикальное разрешение АЦП: 8 бит.
- Входной импеданс: 1 МОм ± 2% с параллельной емкостью 14 пФ ± 2 пФ.
- Входная чувствительность: от 1 мВ/дел до 10 В/дел.
Ключевые особенности и функции:
Благодаря архитектуре «X‑in‑one», осциллограф R&S RTC1002 после активации опции RTC-B222 сохраняет свою многофункциональность:
- 6 инструментов в 1: сам осциллограф, встроенный логический анализатор на 8 цифровых каналов (опционально, RTC-B1), генератор сигналов произвольной формы (опционально, RTC-B6), анализатор последовательных протоколов, цифровой вольтметр (DVM) и частотомер, тестер компонентов (Component Tester).
- Быстрый анализ: функция QuickView для мгновенного отображения ключевых параметров сигнала, тестирование по маске (Mask Test) и быстрое преобразование Фурье (FFT) для спектрального анализа.
- Анализ протоколов: аппаратные триггеры и декодирование для шин I²C, SPI, UART, CAN, LIN (опционально).
- Удобство использования: 6.5-дюймовый VGA-дисплей с разрешением 640×480 пикселей, поддержка дистанционного управления через USB и LAN (LXI), безвентиляторная конструкция для тихой работы.
- Интегрированный тестер компонентов: позволяет быстро проверять пассивные компоненты (резисторы, конденсаторы, диоды) прямо на плате.
Физические параметры:
- Габариты (Ш × В × Г): 285 × 175 × 140 мм.
- Вес: 1.7 кг.
- Питание: от сети переменного тока 100-240 В.
Комплектация:
Стандартная комплектация осциллографа (RTC1002) включает сам прибор, программную лицензию RTC-B222 (расширяющую полосу до 200 МГц), два пассивных щупа, кабель питания (европейский/британский), USB-кабель и краткое руководство пользователя.
Эта конфигурация является идеальным выбором для тех, кому нужна высокая производительность, точность и многофункциональность от надежного производителя, но при этом по разумной цене.
