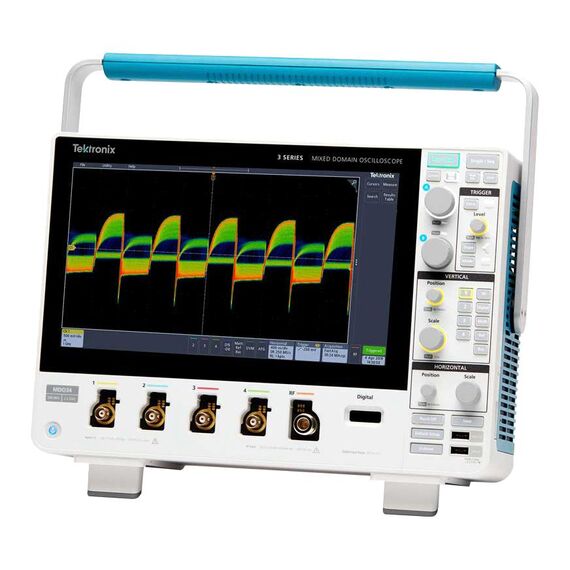

Цифровой осциллограф Tektronix MDO32 3-BW-350
MDO32 3-BW-350
Tektronix MDO32 3-BW-350 — это компактный гибридный осциллограф (Mixed Domain Oscilloscope, MDO), объединяющий функции осциллографа, анализатора спектра, а также опционально — логического анализатора и генератора сигналов. Модель относится к серии 3 Series MDO.
Основные характеристики:
- Количество аналоговых каналов: 2.
- Полоса пропускания: 350 МГц (опция 3-BW-350).
- Максимальная частота дискретизации: 2.5 Гвыб/с (до 5 Гвыб/с в некоторых режимах).
- Глубина памяти: 10 млн точек (10 Mpts) на канал.
- Скорость захвата: более 280 000 осциллограмм/с.
- Вертикальное разрешение АЦП: 8 бит (до 11 бит в режиме Hi Res).
- Входной импеданс: 1 МОм и 50 Ом (переключаемый).
- Время нарастания: 1.14 нс.
Встроенный анализатор спектра:
- Диапазон частот: от 9 кГц до 1 ГГц (стандартно), с возможностью расширения до 3 ГГц.
- Отдельный РЧ-вход для одновременного анализа во временной и частотной областях.
Опциональные возможности (архитектура 6-в-1):
- 16 цифровых каналов (логический анализатор, опция 3-MSO).
- Встроенный генератор произвольной формы (AFG, опция 3-AFG): 50 МГц.
- Декодирование протоколов: I2C, SPI, RS-232, UART, USB 2.0, CAN, LIN и другие.
- Цифровой вольтметр и частотомер (активируются бесплатно).
- Опция анализа параметров питания (3-PWR).
Экран, интерфейсы, физические параметры:
- Дисплей: 11.6-дюймовый сенсорный, разрешение 1920×1080 (Full HD).
- Интерфейсы: USB Host/Device, LAN (LXI), HDMI, Aux In/Out.
- Габариты (В × Ш × Г): 252 × 370 × 148.6 мм.
- Вес: 5.3 кг.
- Гарантия: 3 года.
- Комплектация: два пассивных щупа TPP0500 (500 МГц).
