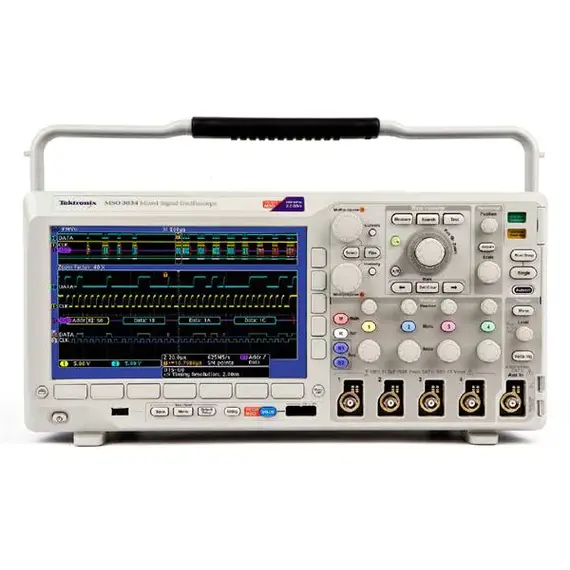

Цифровой осциллограф Tektronix MSO3034
MSO3034
Tektronix MSO3034 — это профессиональный 4-канальный смешанный осциллограф (Mixed Signal Oscilloscope, MSO) из серии MSO/DPO3000. Он объединяет аналоговые и цифровые каналы для детального анализа и отладки сложных встраиваемых систем.
Основные параметры и характеристики
- Полоса пропускания: 300 МГц. Дополнительно для расширения полосы доступны опции обновления на месте (до 500 МГц).
- Количество каналов: 4 аналоговых и 16 цифровых каналов, входящих в комплект.
- Максимальная частота дискретизации в реальном времени (аналоговые каналы): 2,5 Гвыб/с (общая частота для всех аналоговых каналов).
- Глубина памяти: 5 миллионов точек (5 Mpoints) на всех каналах в стандартной комплектации.
- Скорость захвата осциллограмм: более 50 000 форм в секунду, что обеспечивает высокую вероятность обнаружения случайных и редких событий.
- Вертикальное разрешение АЦП: 8 бит (11 бит в режиме высокого разрешения).
- Вертикальная чувствительность: от 1 мВ/дел до 10 В/дел (при входном сопротивлении 1 МОм).
- Входной импеданс (аналоговые каналы): переключаемый: 1 МОм, 50 Ом и 75 Ом.
- Максимальное входное напряжение: 300 В (среднеквадратичное значение) при входном сопротивлении 1 МОм, до 20 В (пиковое) при 50 Ом и 75 Ом.
- Время нарастания (расчетное): 1,17 нс.
Ключевые функции и возможности
- Цифровые каналы: 16 цифровых каналов позволяют выполнять захват и синхронизацию до 20 сигналов одновременно (аналоговых и цифровых).
- Технология MagniVu™: обеспечивает запись цифровых сигналов вокруг точки запуска с высоким разрешением до 121,2 пс, что важно для измерений временных параметров цифровых интерфейсов.
- Анализ протоколов: поддерживаются опциональные триггеры и декодирование для шин I²C, SPI, CAN, LIN, RS-232/422/485/UART и I²S/LJ/RJ/TDM.
- Измерения и анализ: 29 автоматических измерений, математические операции (включая FFT) и система Wave Inspector® для навигации и автоматизированного поиска по длинным записям сигналов.
- Интерфейс пробников TekVPI®: поддерживает активные, дифференциальные и токовые пробники с автоматической установкой коэффициента деления и единиц измерения.
- Расширенные триггеры: включают триггеры по логическому состоянию, длительности импульса, последовательному пакету и параллельным данным.
Экран, интерфейсы и физические параметры
- Дисплей: 9-дюймовый цветной широкоэкранный дисплей WVGA.
- Интерфейсы: USB 2.0 Host (2 порта), USB 2.0 Device, LAN (10/100 Ethernet), порт Video Out для вывода изображения на монитор.
- Выходы: AUX (выход сигнала синхронизации / прохождения теста Pass/Fail), разъем для калибровки пробника.
- Питание: 100-240 В переменного тока. Потребляемая мощность: 120 Вт. Аккумулятор не предусмотрен.
- Габариты (Ш × В × Г): 416,6 × 203,2 × 147,3 мм.
- Вес: 4,2 кг.
- Комплектация: 4 пассивных щупа, защитная крышка передней панели, руководство пользователя, кабель питания, USB-кабель, программное обеспечение и сертификат калибровки.
