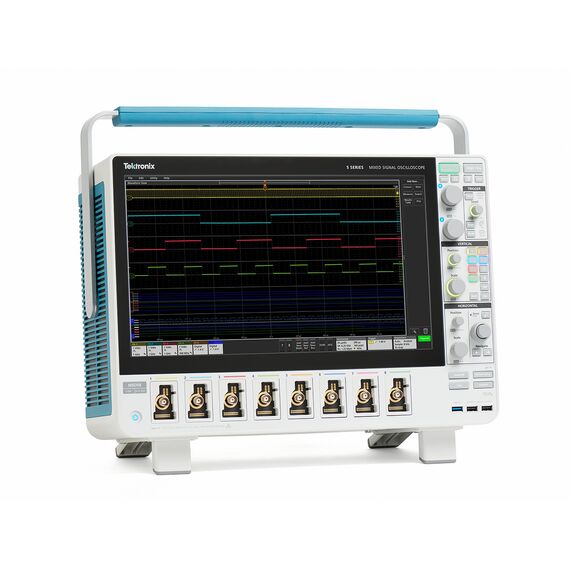

Цифровой осциллограф Tektronix MSO58
MSO58
Tektronix MSO58 — это мощный цифровой осциллограф смешанных сигналов (Mixed Signal Oscilloscope, MSO) из профессиональной серии 5 Series MSO. Он объединяет в себе сразу несколько приборов и предназначен для решения самых сложных задач разработки, отладки и анализа электронных систем, обеспечивая высокую точность измерений и гибкость в работе.
Основные характеристики:
- Полоса пропускания: от 350 МГц до 2 ГГц (зависит от выбранной опции, например, 5-BW-350, 5-BW-500, 5-BW-1000 или 5-BW-2000).
- Количество каналов: 8 входов FlexChannel. Каждый такой канал может работать как один аналоговый или, с использованием опционального логического пробника TLP058, как 8 цифровых каналов. Таким образом, максимальное количество цифровых каналов достигает 64.
- Максимальная частота дискретизации: 6,25 Гвыб/с на все аналоговые и цифровые каналы.
- Максимальная глубина записи: 62,5 млн точек на всех аналоговых и цифровых каналах (125 млн точек доступно в качестве опции 5-RL-125).
- Вертикальное разрешение АЦП: 12 бит (стандартное), что обеспечивает высокую точность и детализацию сигнала. В режиме High Res достигает 16 бит.
- Скорость захвата и регистрации сигналов: более 500 000 осциллограмм в секунду, а в режиме сегментированной памяти (FastFrame™) — более 5 000 000 осциллограмм в секунду.
- Количество стандартных автоматических измерений: 36.
Функциональные возможности и архитектура:
- Прибор концептуально построен по принципу "6 в 1" и включает в себя: полноценный осциллограф, логический анализатор (MSO), частотный анализатор (спектр), анализатор протоколов, генератор сигналов произвольной формы (опционально), а также вольтметр и частотомер.
- Технология FlexChannel™ позволяет гибко настраивать конфигурацию входов: один канал можно использовать как для анализа аналогового сигнала высокого разрешения, так и для анализа цифровых сигналов, просто заменяя пробник.
- Анализ последовательных протоколов: поддерживаются опциональные триггеры и декодирование для шин I²C, SPI, USB 2.0, Ethernet, CAN, CAN FD, LIN, FlexRay, RS-232/422/485/UART, I²S/LJ/RJ/TDM и других.
- Частотный анализ (Spectrum View): возможность одновременного отображения временных и спектральных представлений сигналов на всех каналах. Диапазон частот анализатора спектра составляет 9 кГц - 3 ГГц или 6 ГГц в зависимости от опции.
- Быстрый встроенный процессор: новая платформа ASIC с 12-разрядным АЦП и демультиплексором обеспечивает высокую производительность и быструю обработку данных.
- Расширенные триггеры: типы включают запуск по фронту, длительности импульса, рантам, времени ожидания, окну, логическому состоянию, времени установки и удержания, последовательным шинам, видеосигналу и другие.
- Высокоточный генератор сигналов произвольной формы (опция): позволяет воспроизводить синусоидальные, прямоугольные, импульсные, пилообразные сигналы, а также заданные пользователем произвольные формы.
Экран, интерфейсы и физические параметры:
- Дисплей: 15,6-дюймовый цветной сенсорный TFT-экран с высоким разрешением 1920x1080 (Full HD), управление мультитач-жестами.
- Интерфейсы и коммуникация: USB Host (2 порта), USB Device, LAN (10/100/1000 Ethernet), выход Video Out для подключения внешнего монитора, разъем для калибровки пробника.
- Выходы: AUX (выход сигнала синхронизации / прохождения теста Pass/Fail).
- Габариты (Ш × В × Г): 439 × 239 × 185 мм.
- Вес: 6.3 кг (приблизительно, зависит от конфигурации).
- Питание: 100-240 В переменного тока. Потребляемая мощность: до 250 Вт.
