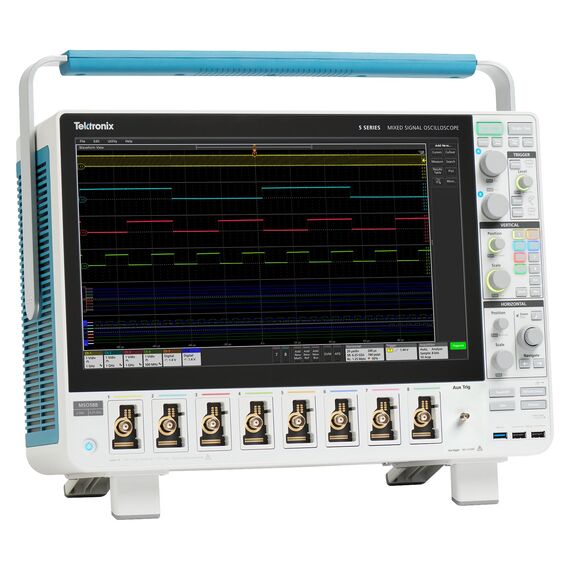

Цифровой осциллограф Tektronix MSO585-BW-2000
MSO585-BW-2000
Tektronix MSO585-BW-2000 — это высокопроизводительный 8-канальный осциллограф смешанных сигналов из серии 5 Series MSO. Опция 5-BW-2000 расширяет полосу пропускания до 2 ГГц. Прибор построен на технологии FlexChannel, что позволяет использовать каждый вход как аналоговый или как 8 цифровых каналов с помощью опционального пробника TLP058.
Основные параметры
- Тип: смешанный осциллограф (Mixed Signal Oscilloscope, MSO).
- Количество каналов: 8 FlexChannel (каждый может быть аналоговым или 8 цифровыми).
- Полоса пропускания: 2 ГГц (достигается опцией 5-BW-2000).
- Время нарастания (расчетное): 225 пс.
- Вертикальное разрешение АЦП: 12 бит (стандартное), до 16 бит в режиме High Res.
- Максимальная частота дискретизации в реальном времени: 6,25 Гвыб/с.
- Максимальная глубина памяти (стандартная): 62,5 млн точек на канал.
- Глубина памяти (опциональная): до 500 млн точек.
- Скорость захвата осциллограмм: более 500 000 форм в секунду.
- Количество автоматических измерений: 36 (стандартные).
Встроенные функции и возможности (архитектура 6-в-1)
- Анализатор спектра (Spectrum View) с возможностью одновременного отображения временной и частотной области на всех каналах.
- Генератор сигналов произвольной формы (опционально): частота до 50 МГц, поддержка синусоидальных, прямоугольных, импульсных, пилообразных, шумовых и произвольных сигналов.
- Цифровой вольтметр (4-разрядный, измерения AC RMS, DC, DC+AC RMS).
- 8-разрядный частотомер (триггерный, доступен на любом канале).
- Анализ последовательных протоколов (опционально): I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, FlexRay, USB 2.0, Ethernet и другие.
Типы триггеров и обработка сигналов
- Стандартные триггеры: по фронту, ширине импульса, выпадению, времени установки и удержания, логическому состоянию, последовательному пакету, видеосигналу и другим.
- Математические операции: сложение, вычитание, умножение, деление, БПФ, интеграл, дифференциал, пользовательские уравнения.
- Система поиска и навигации: маркировка событий по критериям триггера, комментирование.
Экран, интерфейсы и управление
- Дисплей: 15,6-дюймовый цветной TFT с сенсорным управлением (мультитач).
- Разрешение экрана: 1920 × 1080 (Full HD).
- Интерфейсы: USB Host (7 портов), USB Device (1 порт), LAN (10/100/1000 Base-T, LXI), Display Port, DVI-D.
- Удаленное управление: поддержка протокола e*Scope для веб-доступа.
- Выход AUX (сигнал синхронизации / Pass/Fail).
Физические параметры и питание
- Габариты (В × Ш × Г): 309 × 454 × 204 мм.
- Вес: 11,4 кг.
- Питание: 100–240 В переменного тока, максимальная потребляемая мощность 400 Вт.
- Категория безопасности: CAT II.
Комплектация и гарантия
- Осциллограф MSO58 с предустановленной опцией 5-BW-2000.
- 8 пассивных щупов TPP1000 (полоса 1 ГГц).
- Мышь, защитная крышка передней панели.
- Кабель питания (EU/UK), USB-кабель.
- Сертификат калибровки с прослеживаемостью.
- Гарантия: 3 года на прибор, 1 год на щупы.
