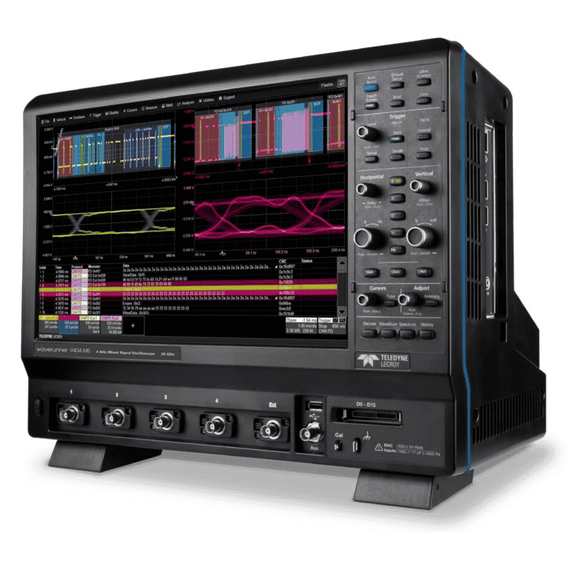

Цифровой осциллограф Teledyne Lecroy 9404M-MS
9404M-MS
Teledyne Lecroy 9404M-MS — это старший 4-канальный осциллограф смешанных сигналов (Mixed Signal Oscilloscope, MSO) из серии WaveRunner 9000, который сочетает характеристики флагманской модели для скоростных измерений с функциональностью логического анализатора, что идеально подходит для комплексной отладки высокоскоростных цифровых устройств и систем.
Основные параметры:
- Тип: Цифровой запоминающий осциллограф смешанных сигналов.
- Полоса пропускания: 4 ГГц.
- Количество каналов: 4 аналоговых + 16 цифровых (в версии -MS).
- Максимальная частота дискретизации: 40 Гвыб/с на всех четырех аналоговых каналах.
- Вертикальное разрешение АЦП: 8 бит (с улучшением до 11 бит в режиме высокого разрешения).
Система памяти и сбора данных:
- Глубина памяти: 64 миллиона точек (64 Mpts) на канал.
- Общая память: 128 Mpts (при использовании всех четырех аналоговых каналов).
- Цифровые каналы: 16 каналов с частотой дискретизации 1.25 Гвыб/с.
- Скорость захвата: высокопроизводительный сбор данных для детального анализа.
Ключевые особенности и возможности:
- Платформа MAUI: Флагманский интерфейс с технологией OneTouch, поддерживающий жесты (drag, drop, flick) для интуитивного управления.
- Анализ последовательных данных: Поддержка декодирования и триггеров для 29 отраслевых стандартов, включая CAN, LIN, FlexRay, SENT и MOST.
- Анализ "Глазовой диаграммы" (SDAIII): Инструментарий для построения глазковых диаграмм и разложения джиттера на составляющие Tj, Rj, Dj.
- Высокоточные измерения: Расширенный диапазон смещения по вертикали (±10 В при чувствительности 20 мВ/дел) для анализа малых сигналов на фоне постоянного смещения.
- Аппаратная платформа: Внутри установлен процессор Intel Core i5-6500 (3.2 ГГц, 4 ядра) и до 16 ГБ ОЗУ для быстрой обработки данных.
Управление и интерфейсы:
- Управление: 15.4-дюймовый ёмкостной сенсорный экран с разрешением WXGA (1280x800).
- Видеовыходы: HDMI 1.4 и DisplayPort 1.2 для подключения внешних мониторов с разрешением до 3840x2160 UHD.
- Прочее: Поддержка удаленного управления через стандартные интерфейсы.
