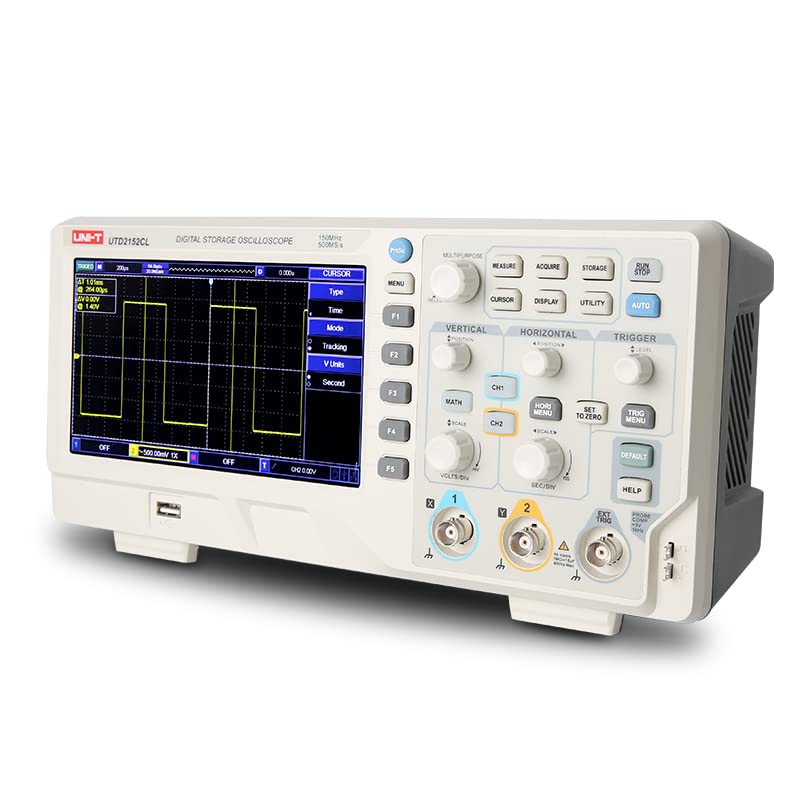

Цифровой осциллограф Uni Trend UTD2152CL
UTD2152CL
Uni Trend UTD2152CL — это экономичный цифровой запоминающий осциллограф (DSO) из серии UTD2000CL, предназначенный для решения широкого круга задач: от образовательного процесса и лабораторных работ до сервисного обслуживания и базовой отладки электронных устройств. Прибор сочетает ключевые характеристики для работы с сигналами до 150 МГц, предлагая простой и понятный интерфейс.
Основные технические характеристики:
- Полоса пропускания: 150 МГц.
- Количество каналов: 2 аналоговых.
- Максимальная частота дискретизации: 500 Мвыб/с (в реальном времени).
- Максимальная глубина памяти: 64 кточки на канал.
- Максимальная скорость захвата: 5 000 осциллограмм/с.
- Вертикальное разрешение АЦП: 8 бит.
- Время нарастания: ≤ 2.4 нс.
- Диапазон коэффициента отклонения: 1 мВ/дел – 20 В/дел (при импедансе 1 МОм).
- Диапазон развертки: 2 нс/дел – 50 с/дел.
Функциональные возможности и архитектура:
- Автоматические измерения: Возможность автоматического измерения 34 различных параметров波形, включая амплитудные, временные и интегральные характеристики.
- Математические функции (MATH): Поддержка сложных математических операций, БПФ-спектрального анализа и цифровой фильтрации сигналов.
- Расширенные триггеры: Типы триггера включают запуск по фронту, длительности импульса, видеосигналу, наклону (Slope) и альтернативный триггер.
- Режим XY: Наличие режима XY для анализа сигналов с помощью фигур Лиссажу, что позволяет точно измерять разность фаз и частотные соотношения.
- Цифровой регистратор: Встроенная функция записи до 5 000 осциллограмм для последующего анализа.
- Функция ZOOM: Возможность масштабирования участка сигнала для детального изучения его характеристик.
- Режим AUTO: Полностью автоматическая настройка развертки, амплитуды и триггера по входному сигналу.
Интерфейсы и физические параметры:
- Дисплей: 7-дюймовый цветной TFT-экран с разрешением 800×480 пикселей.
- Интерфейсы и коммуникация: Порт USB Host для подключения флеш-накопителя (с поддержкой Plug-and-Play) и порт USB Device для подключения к ПК и удаленного управления.
- Дополнительные выходы: Выход Pass/Fail (BNC) для передачи результатов тестирования.
- Габариты (Ш × В × Г): 306 × 147 × 122 мм.
- Вес: 3.5 кг.
- Питание: 100-240 В переменного тока, 45-440 Гц.
Гарантия и комплектация:
- Гарантия производителя: 3 года (с возможностью бесплатного расширения до 5 лет при регистрации устройства).
- Комплектация: Основной блок, 2 пассивных пробника (модель UT-P05), кабель питания, USB-кабель для подключения к ПК.
