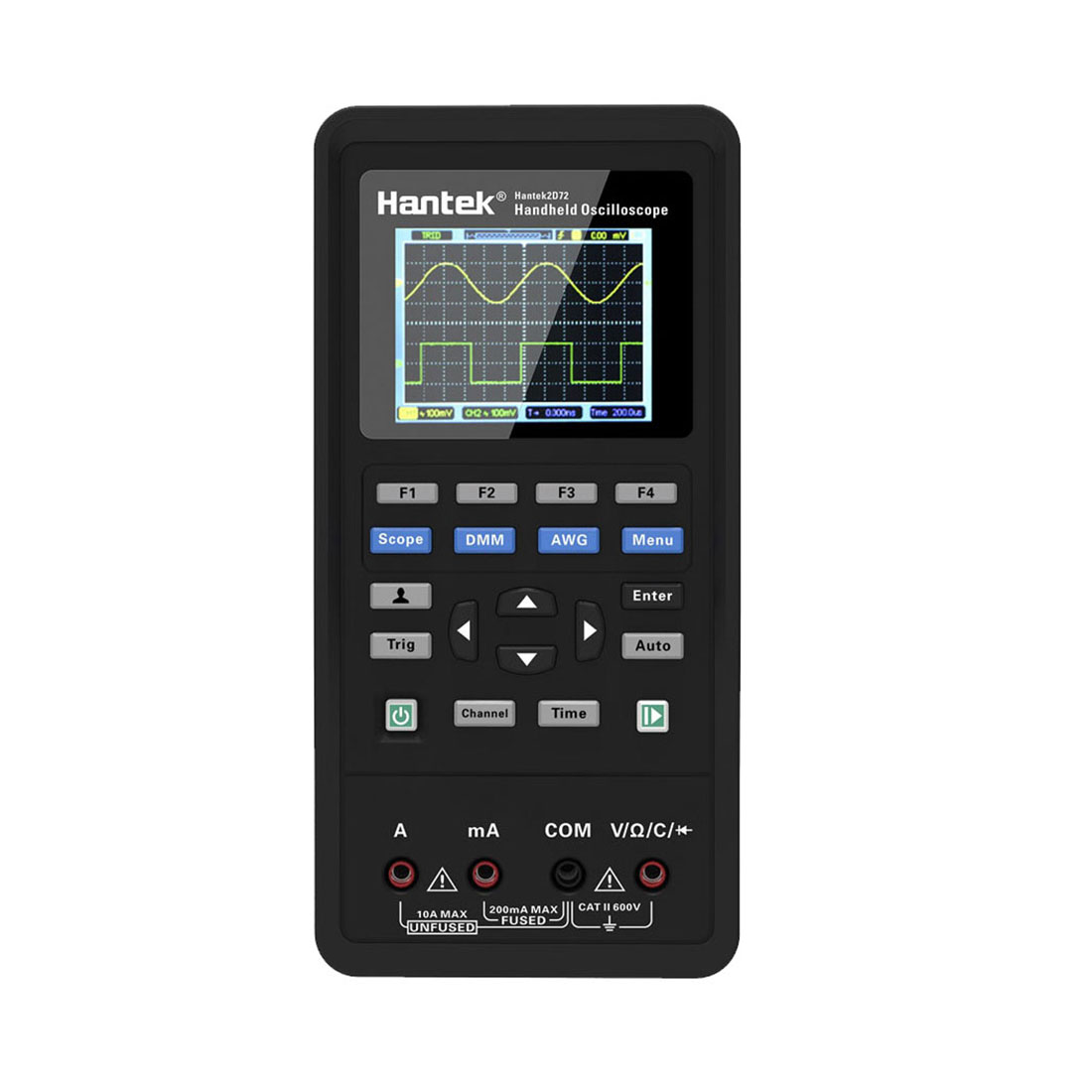

Портативный осциллограф Hantek 2D72
2D72
Hantek 2D72 — это компактный портативный измерительный прибор формата 3 в 1, который объединяет в одном корпусе функции двухканального цифрового осциллографа, генератора сигналов произвольной формы и цифрового мультиметра. Устройство ориентировано на задачи, где важна мобильность: полевые испытания, ремонт и отладка электроники вне лаборатории, а также образовательные цели. Благодаря встроенному аккумулятору и небольшому весу, он становится удобным помощником для быстрой диагностики.
Режим осциллографа:
- Полоса пропускания: 70 МГц.
- Количество каналов: 2 аналоговых канала.
- Максимальная частота дискретизации: 250 Мвыб/с (при работе по одному каналу) или 125 Мвыб/с (при работе по двум каналам).
- Глубина памяти: 6000 точек (при работе по одному каналу) или 3000 точек на канал (при работе по двум каналам).
- Вертикальное разрешение АЦП: 8 бит.
- Диапазон коэффициента отклонения: от 10 мВ/дел до 10 В/дел.
- Диапазон развертки: от 5 нс/дел до 500 с/дел.
- Входной импеданс: 1 МОм / 25 пФ.
- Максимальное входное напряжение: 150 В RMS (среднеквадратичное значение) для входа осциллографа.
Режим генератора сигналов (AWG):
- Количество каналов: 1.
- Формы сигналов и диапазон частот: синус до 25 МГц, меандр до 10 МГц, экспонента до 5 МГц, трапеция до 1 МГц.
- Амплитуда: до 2,5 В (на нагрузке 50 Ом) или до 5 В (на высокоомной нагрузке).
- Частота дискретизации генератора: 250 МГц.
Режим мультиметра (DMM):
- Разрешение: 4000 отсчетов.
- Измеряемые величины: постоянное и переменное напряжение (до 600 В), постоянный и переменный ток (до 10 А), сопротивление (до 40 МОм), емкость (до 100 мкФ).
- Дополнительные функции: прозвонка цепей, проверка диодов.
