USB-осциллограф Crowd Supply ThunderScope
ThunderScope

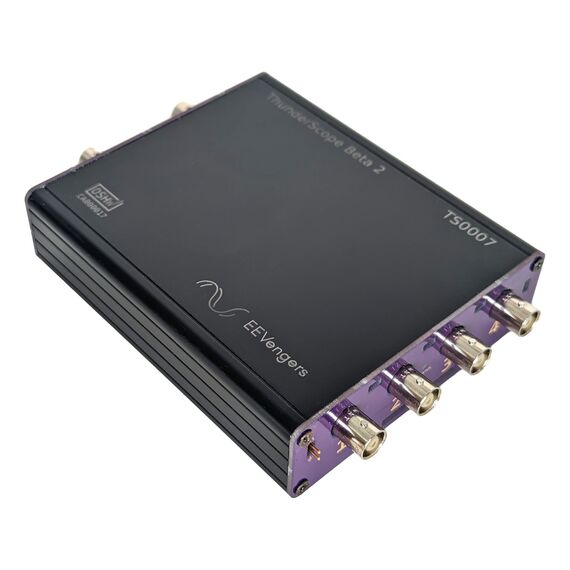

Crowd Supply ThunderScope — это портативный, программно-определяемый осциллограф с открытым исходным кодом, который подключается к компьютеру через высокоскоростные интерфейсы (Thunderbolt, USB 4 или PCI Express) для обработки и визуализации данных.
Основные параметры:
- Каналы: 4 аналоговых входа.
- Разрядность АЦП: 12 бит с возможностью выбора режима работы (8 бит при частоте 1 GS/s).
- Частота дискретизации:
- 1 GS/s (при 8 бит);
- 500 MS/s (при 12 бит).
- Максимальная скорость передачи данных на ПК: до 1 ГБ/с.
- Типы синхронизации: по фронту (Edge) (другие типы в разработке) с возможностью расширения пользователем.
- Программное обеспечение: основное приложение ngscopeclient с открытым исходным кодом и поддержкой GPU для Windows, Linux и macOS (поддержка macOS в разработке).
Полоса пропускания и входы:
- Максимальная: 500 МГц (при отключенном антиалиасинговом фильтре).
- Штатная (рекомендуемая): 350 МГц (с включенным фильтром).
- При работе с несколькими каналами:
- 2 активных канала: 200 МГц на канал;
- 4 активных канала: 100 МГц на канал.
- Входной импеданс: переключаемый 50 Ом / 1 МОм.
Комплектация и интерфейсы:
- Два форм-фактора: внешний модуль с портом Thunderbolt или плата PCIe x4 (Gen 2) для установки внутрь ПК.
- Системные требования: компьютер с портом Thunderbolt/USB4 (для внешнего модуля) или слотом PCIe x4 (Gen 2) и выше (для платы).
- Питание: от интерфейсного порта (Thunderbolt, USB 4 или PCIe), внешний блок питания не требуется.
- Размеры (модуль): 145 x 103 x 31 мм.
- Размеры (плата): 132 x 120 x 20 мм.
- Вес (модуль): 360 г.
- Вес (плата): 150 г.
- Дополнительно: возможность синхронизации с внешним опорным генератором 10 МГц или несколькими осциллографами ThunderScope.
